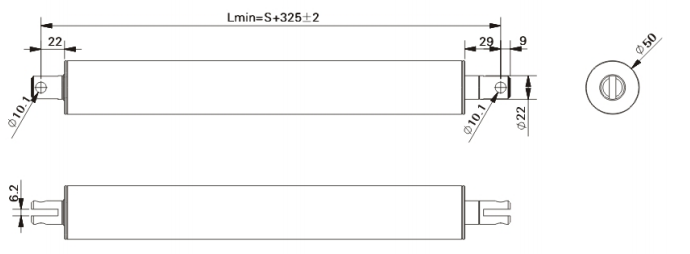

도면:
-
0574-22686809
-
0574-22686809

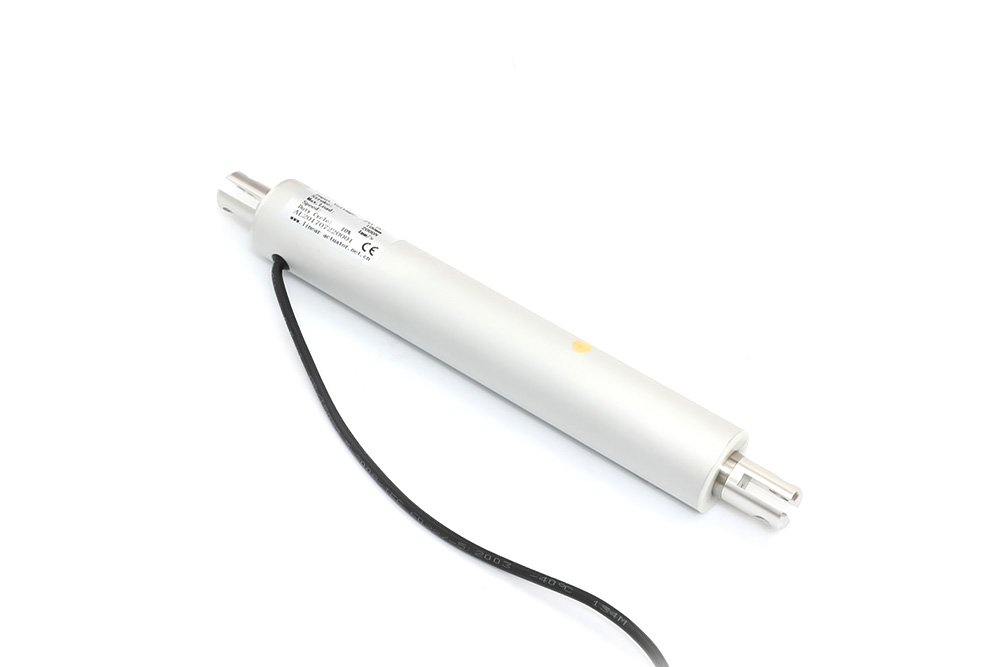

ARF04d 50 50mm 직경 튜브 선형 액추에이터
사양 :
입력 전압: 12VDC 또는 24VDC
크기: 직경 50mm
스트로크: 50mm/100mm/150mm/200mm/250mm, 귀하의 요청으로 만들 수 있습니다.
미니. 설치 치수: 스트로크 325mm
일체형 리미트 스위치가 내장되어 있으며 공장 출고 후에는 조정할 수 없습니다.
듀티 사이클: 10%, 2분 켜짐/18분 꺼짐
작동 온도: -26 ℃ ~ 65℃
IP 등급: IP56
소음: ≤ 52dB
인증서: CE 및 RoHS
최대. 부하: 3000N
무부하 속도: 5.5mm/s
부하 속도: 4.5mm/s
설치 구멍: ¢ 10mm
ARF04d50 50mm 고속 선형 액추에이터는 빠르고 정밀한 선형 모션이 필요한 자동화 시스템에 널리 사용되는 고속 선형 액추에이터입니다. 주요 기능에는 고속 이동과 정확한 위치 지정이 포함됩니다. 컴팩트한 디자인과 작은 크기로 공간이 제한된 설치 환경에 적합합니다. 정밀 전송 시스템과 고급 제어 알고리즘을 통해 고정밀 선형 위치 결정을 달성하여 정밀 가공 및 위치 제어 요구를 충족할 수 있습니다. 안정적인 성능과 안정적인 작동이 가능하며 오랫동안 안정적으로 작동할 수 있습니다. 또한 다양한 애플리케이션 시나리오에 적합한 수동 제어, 자동 제어, 원격 제어 등과 같은 다양한 제어 방법을 지원합니다. ARF04d50 50mm 직경의 고속 선형 액추에이터는 자동화된 생산 라인, 산업용 로봇, 의료 장비 및 기타 분야에서 중요한 응용 가치를 가지며 생산 효율성 및 작업 정확도 향상을 위한 안정적인 기술 지원을 제공합니다.
도면:
달리기 안정성에 대한 심층 분석을 수행 할 때 열 리프트 , 먼저 기계 구조의 관점에서 잠재적 문제를 체계적으로 확인해야합니다. 플랫폼이 위아래로 이동할 수있는 핵심 트랙으로서, 가이드 레일 시스템 설치의 기하학적 정확도, 직선 및 견고성은 작동의 전반적인 평활도에 중...
더 읽어보기현대 산업 응용 분야에서 안전한 운영 고속 선형 액추에이터 장비의 효율적인 작동을 보장하기위한 기초입니다. 장비의 설치 프로세스는 안전을 보장하는 첫 번째 단계입니다. 고속 선형 액추에이터를 설치할 때 제조업체가 제공하는 설치 지침을 엄격하게 따라야하여 드라이브를 다른...
더 읽어보기적절한 드라이브 재료 및 구조 설계를 선택하는 것이 효율적인 온도 제어를 달성하기위한 기초입니다. 고속 선형 드라이브의 재료는 작동 중에 발생하는 열을 효과적으로 소산하기 위해 우수한 열전도율을 가져야합니다. 알루미늄 합금 및 구리와 같은 재료는 우수한 열전도율로 인해 드라이브 하...
더 읽어보기현대 산업 환경에서 열 리프트 다양한 공중 작업에 널리 사용되는 중요한 리프팅 장비입니다. 안전하고 안정적이며 효율적인 운영을 보장하기 위해서는 운영자는 장비의 포괄적이고 상세한 검사 및 유지 관리를 수행해야합니다. 먼저, 운영자는 열 리프트의 전체 구조에 대한 ...
더 읽어보기작동 할 때 a 열 리프트 , 가장 먼저해야 할 일은 작동 안전을 보장하기위한 기초 인 장비의 정격 하중 용량을 명확히하는 것입니다. 각 열 리프트에는 명확한 하중 제한이 있습니다. 과부하는 장비에 기계적 손상을 일으킬 수 있으며 심각한 안전 사고를 유발할 수도 있습니...
더 읽어보기위치 정확도 고속 선형 액추에이터 기계 구조 설계 및 제조 정확도가 가장 중요한 링크 인 많은 요인에 의해 영향을받습니다. 액추에이터의 핵심 구성 요소에는 모터, 변속기 시스템, 가이드 레일, 슬라이더 및 나사가 포함됩니다. 이러한 구성 요소의 제조 오류는 전체 위치 ...
더 읽어보기디자인과 제작 과정에서 ARF04d50 50mm 직경의 고속 선형 액추에이터, 우리는 재료 선택과 구조 설계를 신중하게 고려했습니다. 우리는 기계적 강도가 우수할 뿐만 아니라 내식성과 내열성이 우수한 고강도 알루미늄 합금과 스테인레스 스틸 소재를 선택했습니다. 특히 고온 환경에서 이러한 재료는 물리적 특성을 유지할 수 있으며 온도 상승으로 인해 변형되거나 저하되지 않습니다. 액추에이터의 하우징은 습기, 염수 분무 및 기타 부식성 물질에 대한 재료의 내식성을 크게 향상시키는 표면 처리 기술인 양극 산화 처리되어 있습니다.
습도가 높은 환경에서 ARF04d50 액추에이터는 방수 및 습기 저항을 염두에 두고 설계되었습니다. 모터 및 전자 제어 시스템을 포함한 액추에이터의 내부 구성 요소는 습기 방지를 위해 특수 처리되었습니다. 전기부품에는 방수 밀봉재를 사용하고, 회로기판은 방습코팅 처리하였습니다. 이러한 조치를 통해 물과 습기가 전자 부품에 미치는 영향을 효과적으로 방지할 수 있습니다.
먼지가 많은 환경을 위해 ARF04d50 액추에이터 설계에 효율적인 밀봉 시스템을 도입했습니다. 베어링 및 변속기 시스템과 같은 액추에이터의 주요 구성 요소는 먼지와 불순물의 유입을 방지하기 위해 정밀 밀봉됩니다. 이 씰은 내마모성 및 고온 저항성을 갖도록 특수 처리되었으며 열악한 환경에서도 우수한 씰링 성능을 유지할 수 있습니다. 또한, 액추에이터의 하우징 설계는 먼지와 흙의 축적을 줄여 내부 구성 요소의 청결과 적절한 기능을 보장합니다.
고정밀 모션 제어를 달성한다는 측면에서, ARF04d50 50mm 직경의 고속 선형 액추에이터 설계 및 제조 과정에서 일련의 첨단 기술과 조치를 채택하여 고속 및 고부하 조건에서 정확한 위치 지정 및 반복성을 유지할 수 있습니다. 이러한 조치에는 정교한 전송 시스템, 고급 제어 알고리즘, 정밀 센서 기술 및 엄격한 품질 관리가 포함됩니다.
ARF04d50 액추에이터의 전송 시스템은 고정밀 볼 나사 또는 선형 가이드를 사용합니다. 이러한 전송 메커니즘은 매우 높은 전송 효율과 정밀한 위치 지정 기능을 갖추고 있습니다. 볼스크류는 마찰 손실을 줄이고 정밀한 모션 변환을 제공함으로써 고정밀 선형 모션 제어를 가능하게 합니다. 우리는 나사가 고속 이동에서도 높은 정확도와 안정성을 유지할 수 있도록 설계 과정에서 나사의 제조 정확도와 설치 정확도를 엄격하게 관리합니다. 선형 가이드 시스템은 부드러운 슬라이딩과 정밀한 가이드를 통해 액추에이터의 이동 정확도를 더욱 향상시킵니다.
제어 시스템 측면에서 ARF04d50 액추에이터에는 고급 서보 모터 및 모션 컨트롤러가 장착되어 있습니다. 서보 모터는 높은 응답 속도와 정밀한 속도 제어 능력을 갖추고 있어 고부하 조건에서도 안정적으로 작동할 수 있습니다. 컨트롤러는 정밀한 제어 알고리즘과 피드백 메커니즘을 통해 액추에이터의 동작 상태를 실시간으로 모니터링하고 조정합니다. 제어 시스템은 센서가 피드백한 데이터를 기반으로 모터의 작동 상태를 실시간으로 조정하여 이동 중 액추에이터의 위치 정확도와 반복성을 보장할 수 있습니다. 이 고정밀 제어 알고리즘은 부하 변화와 환경 요인이 모션 정확도에 미치는 영향을 효과적으로 보상할 수 있습니다.
ARF04d50 액추에이터의 정확도를 더욱 향상시키기 위해 고정밀 센서를 사용하여 위치와 속도를 측정합니다. 위치 센서는 정확한 위치 정보를 제공하고 속도 센서는 액추에이터의 이동 속도를 모니터링합니다. 이러한 센서는 제어 시스템과 긴밀하게 작동하여 실시간 데이터 피드백을 제공하여 실제 필요에 따라 액추에이터를 조정할 수 있도록 보장함으로써 고정밀 위치 지정 및 반복 동작을 달성합니다.
