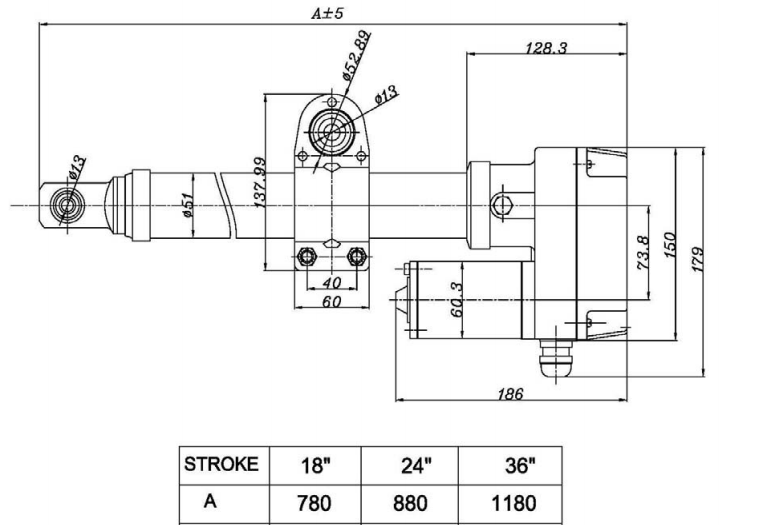

치수:

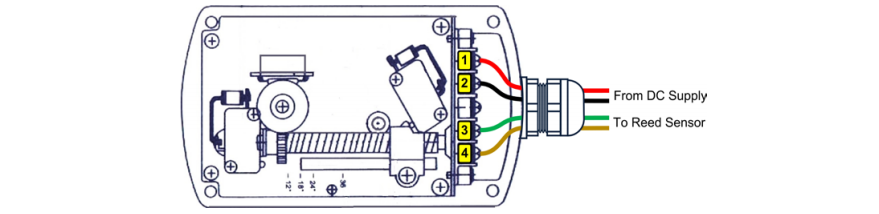

사용 설명서 : 3. 아래 그림과 같이 DC 양극( ) 전원선을 터미널 1에 연결하고 DC 음극(-) 전원선을 터미널 블록의 터미널 2에 연결합니다.
4. 12/24VDC를 적용하여 액추에이터를 움직입니다. 액츄에이터가 의도한 반대 방향으로 움직이면 빨간색과 검은색 선을 반대로 바꾸십시오.
리드 센서(옵션)
1. 두 개의 22게이지 연선 차폐 모터 센서 와이어를 잠금 그로밋(녹색 및 갈색 표시)을 통해 통과시킵니다.
2. 위와 같이 센서 펄스와 접지를 단자 3과 4에 연결합니다.
3. 포지셔너의 24-36V DC 모터 와이어를 리드 센서 스위치에 연결하지 마십시오.
설치
1. 설치 전에 하중을 고정하거나 제거하고 장착 구조가 가능한 하중을 지탱할 수 있는지 확인하십시오.
리프팅 나사 중심선을 기준으로 부하를 정확하게 배치하려면 액추에이터를 후퇴 위치에 놓습니다. 절대 당기지 마세요
구조와 연결하기 위해 번역 튜브를 한쪽으로 치우십시오. 액추에이터를 완전히 확장하여 부하가 제대로 작동하는지 확인하십시오.
번역 튜브와 정렬됩니다.
3. 직경 12mm 볼트를 사용하여 상단 장착 구멍을 고정 위치에 고정하여 액추에이터를 장착합니다. 스트로크 길이는
액츄에이터(예: 18") 및 특정 애플리케이션의 제한 사항에 따라 고정 장착 위치의 위치가 결정됩니다.
4. 포함된 전기 도금된 장착 하드웨어(안장 클램프 및 2개의 12mm 볼트 어셈블리)를 찾습니다. 안장 클램프를 사용하면
액추에이터는 튜브 길이를 따라 어느 위치에나 장착할 수 있어 다양한 마운트 유형을 수용하는 데 도움이 됩니다.
5. 클램프를 액추에이터 샤프트 아래로 샤프트의 원하는 장착 위치로 밀어 넣습니다. 정확한 장착 위치는
샤프트는 최종 사용자의 장착 구성에 따라 달라집니다. 클램프를 원하는 위치에 놓은 후, 안전하게
클램프에 있는 두 개의 너트/볼트 쌍을 조입니다. 이렇게 하면 클램프가 액추에이터 샤프트에 단단히 압축됩니다.
중요: 설치 후 액추에이터의 위/아래 움직임이 원활하고 액추에이터 스트로크 길이 내에 있는지 확인하십시오.
리미트 스위치 - 스트로크 길이 조정
주의: 선형 액추에이터의 리미트 스위치를 조정하려면 기어 전기 모터 기능에 대한 기본 지식이 필요합니다. 최종 사용자
이러한 지식이 부족한 경우 리미트 스위치를 조정할 때 전문가의 도움을 받는 것이 좋습니다. 리미트 스위치 조정 실패
Windy Nation의 보증이 적용되지 않는 선형 액추에이터에 영구적인 손상이 발생할 수 있습니다.
참고: 리미트 스위치는 스트로크 길이 및 과도한 확장으로부터 모터 유닛을 보호하도록 공장에서 설정되어 있습니다. 하지 마십시오.
리미트 스위치가 적절하게 설정될 때까지 액츄에이터를 작동하십시오(리미트 스위치가 조정된 경우).
상한 확인
1. 액추에이터가 가장 먼 확장 지점에 도달한 경우:
4개의 나사를 제거하여 선형 액추에이터 하단의 하우징 커버를 제거합니다.

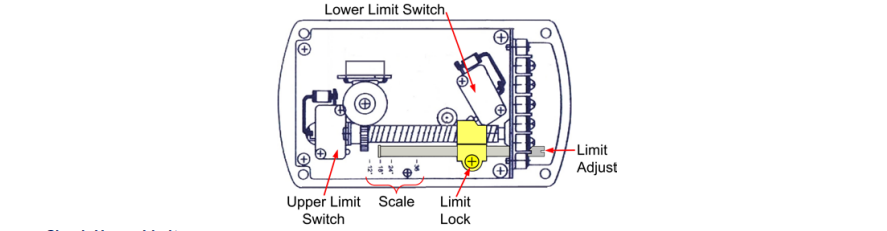

비. 그림과 같이 리미트 잠금 나사를 풀어 리미트 조정이 자유롭게 움직일 수 있도록 하되 제거하지는 마십시오.
C. 한계 조정을 시계 반대 방향으로 매우 천천히 돌립니다(즉, 상한 스위치 쪽으로 이동). %4 바퀴.
디. 리미트 잠금 나사를 조이고 하우징 커버를 교체합니다.
2. 액추에이터가 가장 먼 확장 지점에 도달할 수 없는 경우:
에이. 4개의 나사를 제거하여 선형 액추에이터 하단의 하우징 커버를 제거합니다.
비. 그림과 같이 리미트 잠금 나사를 풀어 리미트 조정이 자유롭게 움직일 수 있도록 하되 제거하지는 마십시오.
C. 리미트 캠 나사를 풀되 제거하지는 마십시오.
디. 한계 조정을 시계 방향으로 아주 천천히 돌립니다(즉, 상한 스위치에서 멀어짐).
액추에이터를 천천히 확장하십시오. 액추에이터가 완전히 밖으로 나오지 않도록 하십시오.
이제 액추에이터가 가장 먼 확장 지점에 도달할 수 있는지 확인하십시오. 가능한 경우 1단계의 절차에 따라
상한을 설정하십시오. 그렇지 않은 경우 더 긴 액추에이터가 필요할 수 있습니다.
에프. 리미트 잠금 나사를 조이고 하우징 커버를 교체합니다.
